Что держит небоскрёб: почему высотки не падают от ветра
Спросите, что самое трудное в постройке небоскрёба, и большинство ответит: удержать такой вес. Ответ неверный. Вес — простая часть. Колонна отлично работает на сжатие, чем выше здание, тем толще низ, и всё. По-настоящему башню пытается уронить не собственная тяжесть, а ветер, который бьёт в бок.
Не вес, а ветер
Разница принципиальная. Тяжесть тянет здание строго вниз, вдоль колонн, для которых это родная нагрузка. Ветер давит вбок, и чем выше этаж, тем длиннее рычаг: сила у макушки старается опрокинуть башню, как рука опрокидывает карандаш, поставленный на палец. У высокого здания именно эта боковая нагрузка, а не вес, определяет весь силовой каркас.
Добавьте, что ветер не дует ровно. Он рвёт порывами, а за зданием срываются вихри, которые подталкивают его то в одну сторону, то в другую с определённым ритмом. Если этот ритм совпадёт с собственной частотой колебаний башни, раскачка начнёт нарастать сама — тот же эффект, что при раскачивании качелей вовремя.
Дом, который качается нарочно
Здравый смысл подсказывает: сделать башню жёсткой, чтобы не шелохнулась. На деле поступают наоборот. Небоскрёбу дают качаться — в разумных пределах.
Норма для высотных зданий — отклонение верхушки не больше примерно одной пятисотой от высоты. Для трёхсотметровой башни это больше полуметра туда-обратно, а угол наклона при этом около одной десятой градуса, глазом не поймать. Абсолютно жёсткое здание пришлось бы делать неподъёмно массивным, да и любой сильный толчок оно встречало бы всей конструкцией, без сдачи. Гибкое, наоборот, часть удара переводит в мягкое покачивание. Инженерная задача не в том, чтобы башня стояла как вкопанная, а в том, чтобы она качалась мало и медленно — так, чтобы люди наверху этого не замечали.
Скелет: ядро и аутригеры
Держит всё это внутренняя схема. В середине башни идёт мощное ядро — обычно бетонная шахта с лифтами и лестницами. Его стены работают как единая широкая балка, воткнутая в землю: они и принимают на себя основной боковой напор.
Одного ядра высокой башне мало — оно слишком узкое, чтобы не гнуться. Тогда к нему на технических этажах пристраивают аутригеры: жёсткие горизонтальные фермы, которые связывают ядро с наружными колоннами. Когда ветер пытается наклонить башню, аутригеры включают в работу дальние колонны по краям, и те одним боком тянут вниз, другим упираются вверх. Широко расставленные опоры сопротивляются опрокидыванию куда лучше узкого ядра — по той же причине, по которой человек на льду расставляет ноги пошире. У самых высоких зданий вдобавок работает вся наружная стена сразу, превращённая в жёсткую решётчатую трубу.
Маятник против ветра
Против самой раскачки существует отдельное устройство. Ближе к вершине вешают огромный груз на тросах или пружинах — настроенный демпфер массы, по сути гигантский маятник. Когда башню кренит в одну сторону, груз по инерции отстаёт и тянет её обратно. Настроен он так, чтобы качаться в противофазе со зданием и гасить колебания.

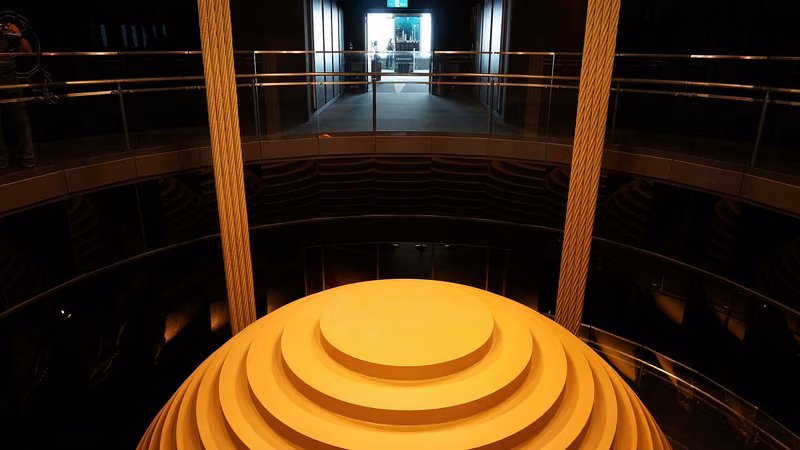

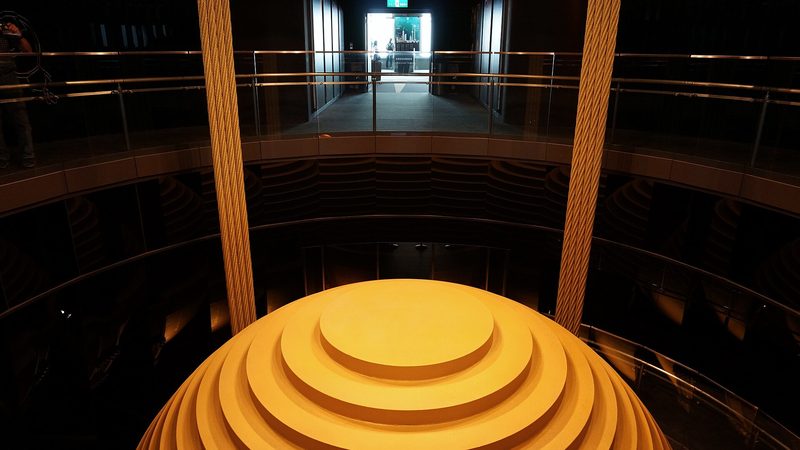

Самый известный пример — тайбэйская башня «Тайбэй 101». Между 87-м и 92-м этажами там подвешен стальной шар массой 660 тонн. В тайфун его видно посетителям: многотонная гиря заметно ходит из стороны в сторону, отрабатывая порывы, которые иначе трясли бы всё здание.
Почему не жёсткость, а движение
В этом и весь секрет. Небоскрёб держится не тем, что он твёрд как скала, а тем, что умеет поддаться и вернуться. Ядро принимает боковой удар, аутригеры разводят нагрузку на широкие опоры, демпфер съедает раскачку. Здание проектируют не на неподвижность, а на управляемое движение.
Гонконгский лес из шести с лишним сотен башен стоит именно поэтому. Не потому, что каждая упёрлась в землю намертво, а потому, что каждая умеет чуть качнуться на ветру — и на том устоять.
